本閥組安裝在水平面管道上時無方向要求，但是常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出，安裝在垂直管道上時應考慮電動執行器的工作位置。（訂貨時應注明）
TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置(濕式除 塵或干式除塵)之后的凈煤氣管道上。也適用干其它對需要通過流量、壓力調節保持穩定生產的氣體介質管路系統。
結構特點及用途
TYFZ型煤氣調壓閥組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組 合儀表進行自動控制，其余二臺（或三臺）ZAJW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器控制進行粗調，以達到對系統流量和壓力之調節。TYFZ型煤氣調壓閥組適用于高爐系統及其它需要通過流量、壓力調節保持穩定生產的系統。本閥組安裝在水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出。安裝在垂直管路上時應考慮電動執行器的工作位置。
主要外形及連接尺寸表

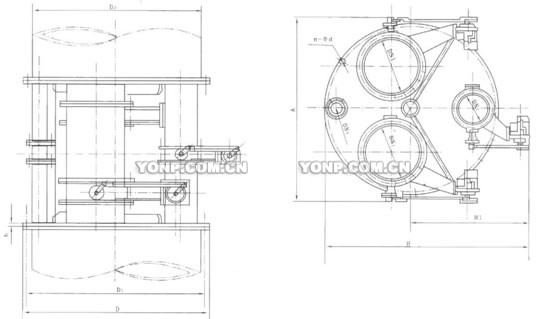

TYFZ煤氣調壓閥組 外形尺寸圖1
TYFZ煤氣調壓閥組 外形尺寸圖2
主要零件材料
零件名稱 |
閥體 | 閥板 | 閥桿 | 連接筒 | 大小法蘭 | 密封墊 |
| 材料 | 碳素鋼 | 碳素鋼 | 合金鋼 | 碳素鋼 | 碳素鋼 | 石棉橡膠 |
閥組型號 |
介質溫度℃ | 介質壓力MPa | 介質流量m3/h | 閥門轉角 | 備注 |
| TYFZ-10 | ≤350 | -0.05 | -30000 | 0-90° | - |
| TYFZ-30 | ” | -0.07 | 48000-58000 | 0-90° | - |
| TYFZ-38 | ” | -0.07 | 68000-85000 | 0-90° | - |
| TYFZ-65 | ” | -0.1 | 111000-130000 | 0-90° | - |
| TYFZ-75 | ” | -0.15 | 137000-157000 | 0-90° | - |
| TYFZ-90 | ” | -0.2 | 170000 | 0-90° | - |
| TYFZ-100 | ” | -0.2 | 187000 | 0-90° | - |
| TYFZ-125 | ” | -0.25 | 205000 | 0-90° | - |
| TYFZ-135 | ” | -0.25 | 250500 | 0-90° | - |
DN |
電動執行機構 | 電源電壓力、輸入信號電流 | 單程(90°) 啟閉時間 | |
| 型號 | 輸出力矩 | |||
| 250 | DKJ-210 或DKJ-210Q | 100N.m | DDZ- II 型0-10mA DDZ III 型4-20mA 220V.AC | 25 |
| 300 | 25 | |||
| 350 | DKJ-310或DKJ-310Q | 250N.m | ||
| 400 | 25 | |||
| 450 | ||||
| 600 | DKJ-410或DKJ-410Q | 600N.m | 25 | |
| 700 | ||||
| 800 | DKJ-510或DKJ-510Q | 1600N.m | ||
| 900 | 25 | |||
閥組型號 |
D | D1 | L | b | n-Φd | A | A1 | Η | H1 | 閥門配制 | 許用流量(m3/h) | 重量 | 對應 管道 |
| TYFZ-25 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 600x2+300x1+150 | 55000-65000 | 2800 | 1200 |
| TYFZ-30 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 700x2+300x1-150 | 65000-77000 | 3200 | 1300 |
| TYFZ-40 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2250 | 1250 | 700 χ 1+800 χ 1+350 χ+150 | 77000-91000 | 3400 | 1400 |
| TYFZ-50 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 3800 | 1900 | 2600 | 1500 | 800x2+400x1+200 | 91000-105000 | 3700 | 1500 |
| TYFZ-60 | 2305 | 2240 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 800 χ 1 +900 χ 1 +400 χ 1 +200 | 105000-120000 | 4900 | 1600 |
| TYFZ-65 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 700x3+350x1+200 | 111000-130000 | 5000 | 1700 |
| TYFZ-75 | 2305 | 2240 | 1200 | 30 | 48-Φ33 | 4000 | 2000 | 2800 | 1600 | 900x2+500x1+200 | 120000-150000 | 5300 | 1800 |
| TYFZ-90 | 2405 | 2340 | 1200 | 30 | 52-Φ 33 | 4000 | 2000 | 2550 | 1350 | 800x3+400x1+250 | 137000-170000 | 6700 | 1900 |
| TYFZ-100 | 2605 | 2540 | 1200 | 30 | 56-Φ33 | 4200 | 2100 | 3000 | 1700 | 1000x2+500x1+200 | 150000-190000 | 7000 | 2000 |
中國.上玉集團有限公司是專業生產特殊閥門的廠家，調壓閥組訂貨須知：
一、①調壓閥組產品名稱與型號②調壓閥組口徑③調壓閥組是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的調壓閥組型號，請按調壓閥組型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
